DELL Precision T3600をSSDに換装する方法

  • このエントリーをはてなブックマークに追加
  • Pocket
  • LINEで送る

DELL Precision T3600(Windows10)を先日購入しました。HDDからSSDに換装(というかSSDを追加)したのですが、手順があまりウェブなどになくちょっと手こづったので、メモ書きを残しておきます。ちなみに、試行錯誤しながらやった後に書いているので、細かいところは間違ってるかもしれません。

HDDからSSDへの換装手順

1)SSDとブラケットを購入する
2)サイドパネルを開き、SSDを所定位置に取り付け、ケーブルをつける
3)SSDをフォーマットする
4)Windows10のインストールメディア(USB)を作成
5)USBからブートし、SSDにwindows10をインストール
6)SSDから起動するように設定する
7)グラフィックボードのドライバーを最新にする

ざっくり手順としてはこんな感じです。詳細は下記の通りです。

SSDとブラケットを購入する

まず、SSDとブラケットを買います。自分は下記を買いました。

Crucial SSD 500GB MX500 内蔵2.5インチ 7mm (9.5mmアダプター付) CT500MX500SSD1/JP
2.5インチHDD/SSD用→3.5インチサイズ変換ブラケット 含む 1x SATAケーブル

後述しますが、ブラケットはあんまりうまくハマらなかったので、別のでも良い気はしますが、どれだとうまくいくのかは良くわかりません。SATAケーブルも今回は必要ありませんでした。

サイドパネルを開き、SSDを所定位置に取り付け、ケーブルをつける


PCのサイドパネルを開きます。

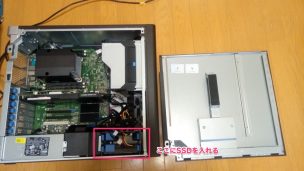

下側の0番のスロットにはHDDが入っているので、空いている上側の1番のスロットにSSDを取り付けます。写真の感じに、ブラケットを利用してつけました。SSDとブラケットはうまく取り付きます。しかし、ブラケットとDELLのスロットは、横から棒ではめるかたちになっておりブラケットの穴とうまくあいません。ということで、結局両面テープやマスキングテープで固定しました。


上側のスロット1番にSSDを収納し、配線しました。
(*注 後述しますが、起動順序をどうやって変更したらよいかわからなかったので、結局最終的にはHDDの配線は外してSSDの配線だけにしました)

SSDをフォーマットする

HDDからPCを立ち上げて見たところ、SSDが認識されないことに気づきました。SSDが認識しない時の対処方法!フォーマットする前に確認して欲しい2つのポイントのブログ記事にあるとおり、デバイスマネージャーから認識されているか見てみました。すると、ここでは認識されている様子。

ということで、Windows10でSSDをフォーマットする方法の記事のとおり、いったんフォーマットしてみました。

これでなんとかSSDが認識されるように。

Windows10のインストールメディア(USB)を作成

USBからSSDにOSを入れようと思うので、Windows 10 のディスク イメージ (ISO ファイル) のダウンロードからUSBメモリにディスクイメージをダウンロードしておきます。

USBからブートし、SSDにwindows10をインストール

USBをさして、PCを再起動します。


起動画面でF12を押し、boot optionの選択画面に入ります。ここでUSBを選択。すると、USBから立ち上がり、windows10をインストールする場所を聞かれるので、さしているSSDを選びます。

また、フォーマットするかどうかを再度聞かれるので、ここでまたフォーマットします。一回上記でフォーマットしてるからいらないだろうとここでフォーマットせずに進んだところ、なぜかうまくいかなかったので、フォーマットするのが良いのではないかと思っています。

これで、Windows10がSSDにインストールされます。

SSDから起動するように設定する

F2で入れるBIOS設定にSSDとか出て来て、それを選ぶだけだと思っていたのですが、これが見当たらないし良くわかりません。Control+RのConfig utilityとかも色々いじって見たのだが、どうも良くわかりませんでした。


とりあえず、biosのboot sequenceはデフォルトにして、HDDの配線を外すとSSDから起動することができました。UEFIにするとなぜかうまくいきませんでした。

グラフィックボードのドライバーを最新にする


上記のように、画面表示が微妙におかしいので、グラフィックボードのドライバーを最新にします。自分のはNVIDIAのquadro k4000なので、ドライバーダウンロードのページからドライバを更新します。

さいごに

慣れた人はもっとパッとやるんでしょうが、慣れてないのと情報見つけるのに苦労したので時間がかかりました。メモを残しておくことで、次は楽になることを自分に期待します。


SNSでもご購読できます。

コメント

  1. Nero より:

    最近、T3600を手に入れたのので情報を参考にさせて頂きました。
    私もHDDからSSDに換装させたいのですが、本記事でHDDはデフォルトの
    場所にについていると思います。(M/Bの一番左端、確か青いコネクタ)
    追加したSSDはどこに挿されました?

    右側(正面側)はSATA0、1でDVDドライブと空き1ポートで
    残りの左側4つはSAS関係でそのまま挿しても認識しなかったので・・

  2. @yokochan_Y2 より:

    お返事が遅くなり申し訳ございません。

    https://yokochan-y2.com/img/dell-precision-t3600-ssd-1.jpg
    https://yokochan-y2.com/img/dell-precision-t3600-ssd-2.jpg
    ↑ここの上側(1番スロット)にSSDは入れました。質問の回答として、これで答えになっていますでしょうか?

  3. Nero より:

    ご連絡ありがとうございます。
    HDDを入れる場所の事ではなく、ケーブルが挿してある
    マザーボードのコネクタの位置です。
    マザーボードの青いコネクタ(HDD 0)コネクタに挿して
    インストールしたのか、DVDドライブの横(SATA 1)に
    挿していたかを聞きたかったです。

    あと記事中ではlegacyBootの様ですが、
    UEFIブートでのイントールでは無かったのでしょうか。

    当方は、HDD 0にSSDを入れてインストール時にC600チップセット
    ドライバーを読み込ませて何とかwindows7までは入りましたが
    windows10へのアップグレードでトラブってます。
    多分、これもSASコントローラー系ドライバの問題だと思っています

    1. @yokochan_Y2 より:

      マザーボード側は何も意識していませんでした。
      https://yokochan-y2.com/img/dell-precision-t3600-ssd-2.jpg
      ↑さしたコネクタは、この画像で見えているコネクタのみです。

      https://yokochan-y2.com/img/dell-precision-t3600-ssd-7.jpg
      ↑このコネクタしかさしていません。

      https://yokochan-y2.com/img/dell-precision-t3600-ssd-8.jpg
      ↑配線は分岐しているようで、それぞれ1と2の基板にささっているように見えました。(2の方は自信ありません。)

      https://youtu.be/gBUivUE9c7U
      ↑簡単にですが、動画にも撮ってみました。

      UEFIではうまくいかなかったので、Legacy bootにした記憶があります。なぜうまくいかないとかは、特にPCに詳しい訳ではないのでよくわかっておりません。。。

  4. Nero より:

    ご連絡ありがとうございます。
    拡張カードからひっぱてきているのですね?
    カードはSASカードでしょうか、SATAカードでしょうか・・
    とにかく、マザーボードからの結線ではなさそうですね

  5. Nero より:

    結果的に自己解決しました。
    (拙作のブログですが・・http://www.webspace-lab.net/colonel/post-5393/ )

    結果的にマザーボードの青いコネクタ(HDD-0)はSAS機能があるので
    インスト時にチップセットドライバかストレージドライバを先読みさせないと
    HDDがマウントしないのでインストできません。

    windows7インスト後はアップグレードインストールでwindows10にできますが
    再起動でSASドライバが無いのでエラーになります。
    なので、HDD-0からSATAコネクタへ繋ぎなおしてアップグレードインストールを
    すると問題無くwindows10へ移行できます。
    (アップグレードインストーラーツールはマイクロソフトでダウンロード出来ます)

    1. @yokochan_Y2 より:

      よくわかっておらず、あまりお役に立てずすみません。解決したようで良かったです。
